INTRODUCCIÓN
Un espectrofotómetro es un instrumento que sirve para medir, en función de la longitud de onda, la cantidad de radiación no absorbida por la muestra. Para tal fin en vez de usar un monocromador , he utilizado una serie de leds que emite distinta longitud de ondas.

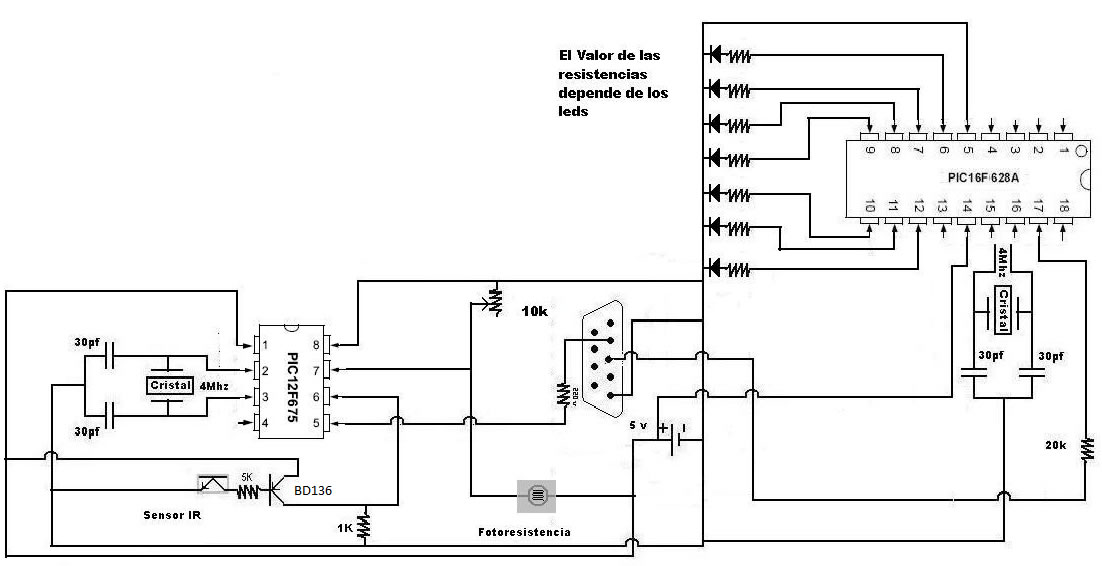

CIRCUITO

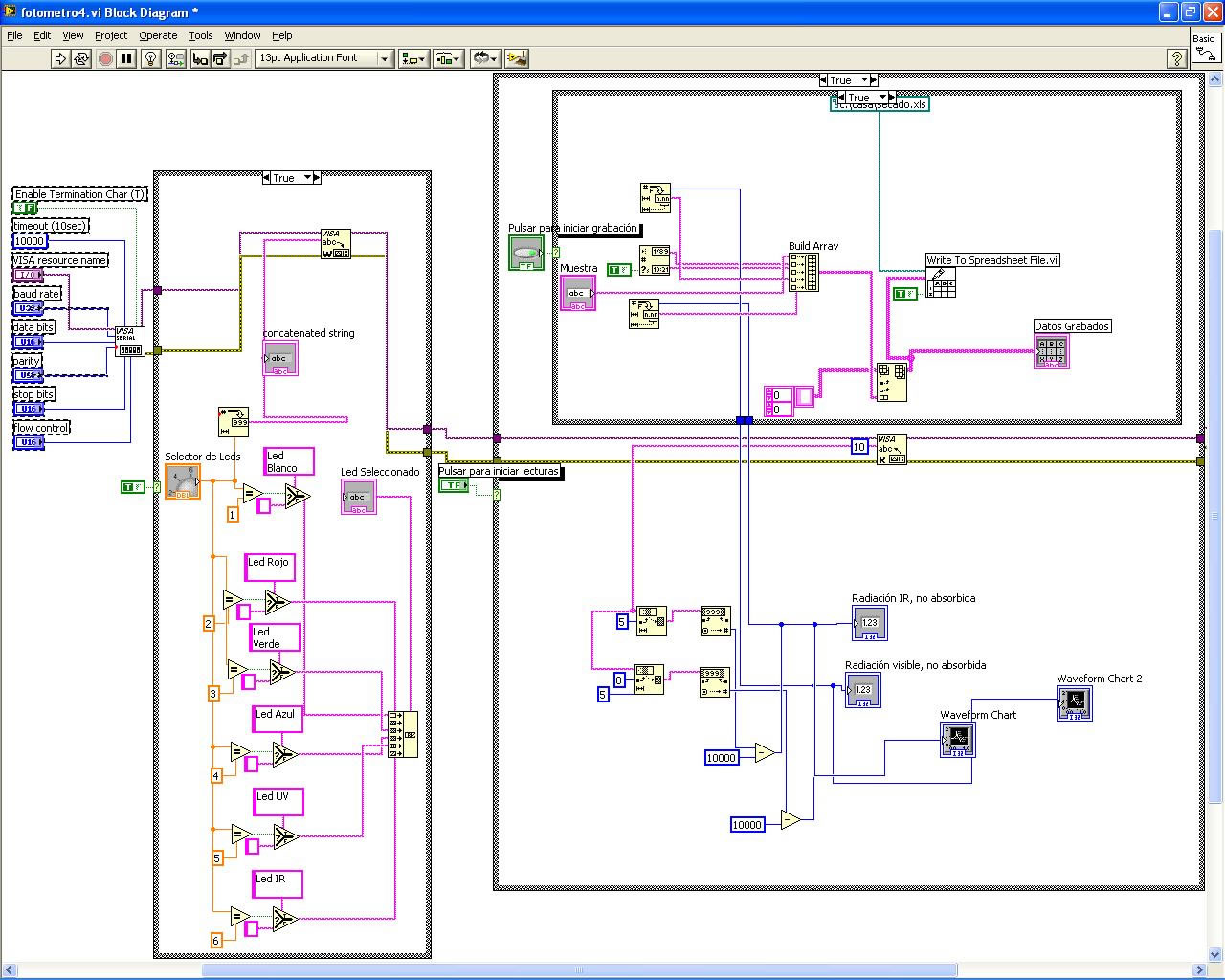

DIAGRAMA LABVIEW
PROGRAMA PARA EL PIC 12F675
INCLUDE "modedefs.bas"
Define ADC_BITS 10 ' Set number of bits in result
Define ADC_CLOCK 3 ' Set clock source (3=rc)
Define ADC_SAMPLEUS 50 ' Set sampling time in uS
luzt Var Word
irt var word
ADCON0=%10000001 ' Right justify result
ANSEL =%00100011
CMCON = 7 ' Analog comparators off
Pause 10000 ' Wait 10 seconds
mainloop:
ADCIN 0, luzt ' Read channel 0 to adval (0-1023)
luzt =luzt+10000
adcin 1, irt
irt=irt+10000
pause 200
SEROUT gpio.2,N2400,[#luzt,#irt]
pause 2000
goto mainloop
End
PROGRAMA PARA EL PIC 16F628a
INCLUDE "modedefs.bas"
trisa=1
trisb=0
cmcon=7
ok var portb.6
intro var byte
gosub todok
inicio:
serin PORTa.0,n2400,intro
if intro = "0" then ninguno
if intro = "1" then ledblanco
if intro = "2" then ledrojo
if intro = "3" then ledverde
if intro = "4" then ledazul
if intro = "5" then leduv
if intro = "6" then ledinfrojo
gosub todok
goto inicio
ninguno:
PORTb=%000000
goto inicio
ledblanco:
PORTb=%000001
goto inicio
ledrojo:
PORTb=%000010
goto inicio
ledverde:
PORTb=%000100
goto inicio
ledazul:
PORTb=%001000
goto inicio
leduv:
PORTb=%010000
goto inicio
ledinfrojo:
PORTb=%100000
goto inicio
todok:
high ok
pause 500
low ok
return
goto inicio
end
CONSIDERACIONES A TENER EN CUENTA.
Es importante la estanquidad lumínica de la carcasa, además la radiación emitida por los leds deben diseccionarse al detector, aunque en el video se realiza las medidas rápidamente, es aconsejable dejar un tiempo prudencial de encendido del led para que se estabilice la radiación emita por este, además lo ideal es tener cubetas de cuarzo.

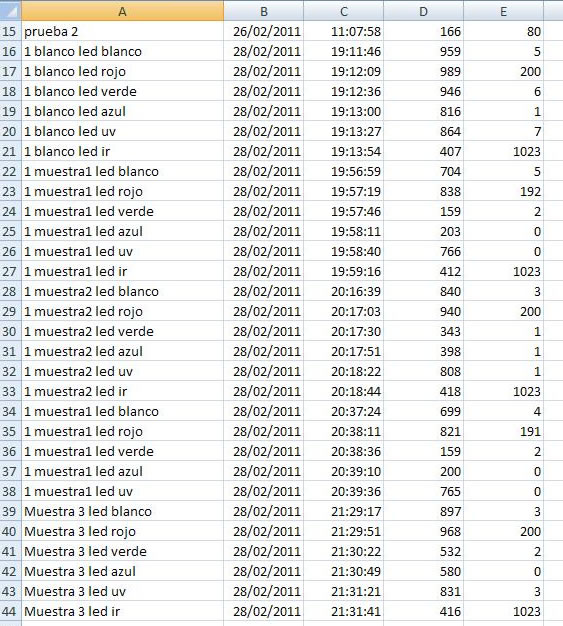

ENSAYO.
Para la prueba se empleo Permanganato potásico en disoluciones del 0,01-0,005-0,0025M.

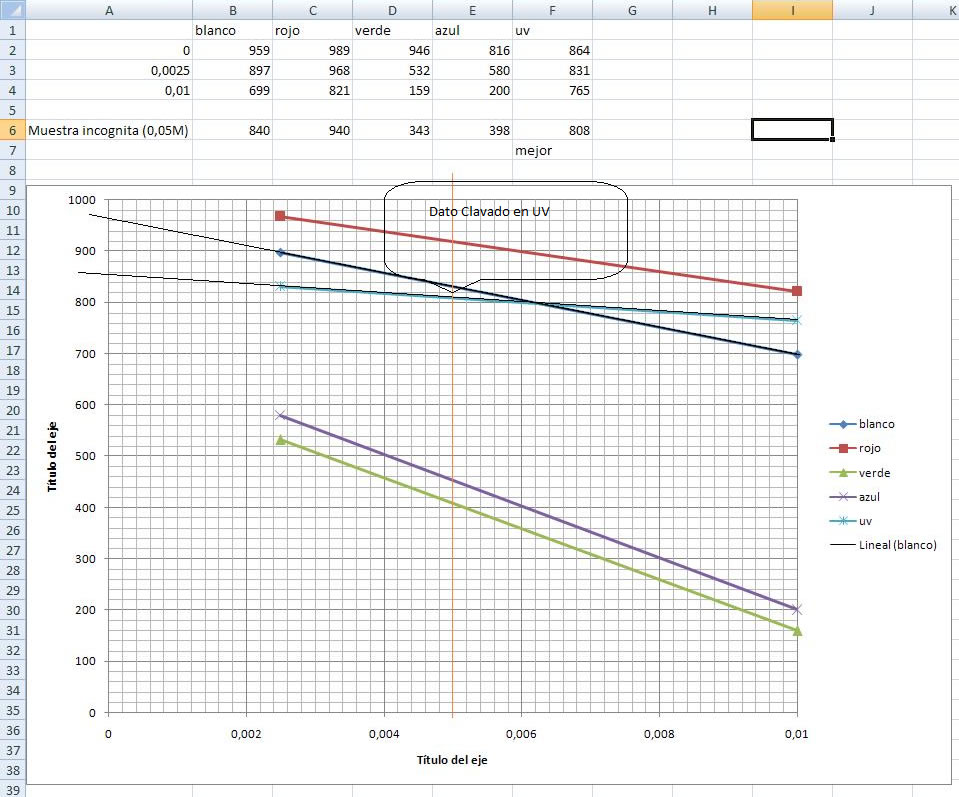

Se realizó una gráfica tomando los datos de 0,01 y 0,0025M, y para verificar la viabilidad del equipo se trazo una línea sobre 0,005M y se comparó con las cuentas que se obtuvo durante el ensayo del 0,005M.
Se repitió la muestra 1 al detectarse burbujas en la cubeta pero por los resultados no hubo apenas diferencia.
A pesar de la velocidad en que se realizaron las medidas para optimizar el video en youtube, el resultado fue francamente bueno.
Y el resultado mejor fue para el led UV, clavando la concentración. Mientras para el Led Blanco varió la concentración en un de 0,00475M.
PRECAUCIONES Y CONDICIONES DE USO
Al tratarse de un experimento eléctrico y térmico por soldaduras, hay tomar las debidas precauciones, para evitar quemaduras, calambres, etc..
No me hago responsable de que las técnicas descritas en este documento sean seguras ni tan siquiera adecuadas, ni que cumplan ningún tipo de requisito de seguridad de ninguna índole. No me hago responsable de la falta de veracidad o exactitud que los datos expuestos ni de los efectos secundarios que provoque el seguir las indicaciones e explicadas.
Todo lo que hagas será bajo tu entera responsabilidad, entendiendo que algunos de los procedimientos explicados son peligrosos y pueden provocar daños físicos o intoxicaciones debido a que en ellos se utilizan herramientas y maquinaria que necesitan de cierta pericia para su manejo y el seguimiento de unas normas básicas de seguridad que deberías conocer, así como elementos químicos que pueden provocar irritaciones, quemaduras, explosiones o intoxicaciones graves si no se tratan adecuadamente.
Este contenido es meramente informativo y no me hago responsable de la veracidad legal de esta información. Así mismo, tampoco me hago responsable del uso que haga cada usuario del contenido de esta web
PREGUNTAS Y SUGERENCIAS.
Para cualquier pregunta puedes realizármela al correo master@picpc.es
