CENTRIFUGADORA CASERA.

INTRODUCCIÓN

Una Centrifugadora es una maquina que aprovecha la fuerza centrifuga de rotación para separa dos fases (fase liquida y solida).
El precio de una centrifugadora ronda los 500€. El objeto de este proyecto es equiparme de este fantástico equipo en mi laboratorio por menos 20€.

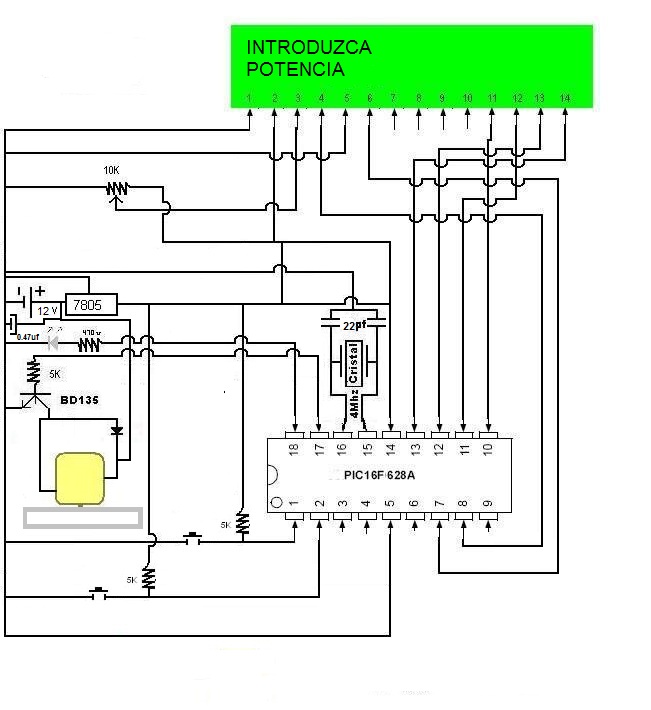

CIRCUITO

PROGRAMA:

cmcon=7
botonmas var porta.2
intro var porta.3
pulsos var word
time var word
potencia var word
segundo var word
minutos var word
energia var word
define lcd_dreg portb
define lcd_dbit 4
define lcd_rsreg portb
define lcd_rsbit 1
define lcd_ereg portb
define lcd_ebit 2
inicio1:
high porta.1
pause 3000
low porta.1
time=0
potencia =0
segundo=0
minutos=0
energia=0
lcdout $fe,1," Introduzca"
lcdout $fe,$c0," potencia"
pause 2000
goto inicio2
inicio2:
if botonmas=0 then
potencia =potencia+10
if poTENCIA >100 THEN POTENCIA = 10
lcdout $fe,1," Potenc.=",dec potencia
endif
if intro=0 then goto tiempo
pause 150
goto inicio2
tiempo:
pause 500
lcdout $fe,1," Introduzca"
lcdout $fe,$c0," minutos"
pause 2000
goto tiempo1
tiempo1:
if botonmas=0 then
time=time+1
if time >10 THEN time = 1
lcdout $fe,1," minutos=",dec time
endif
if intro=0 then goto calculo
pause 150
GOTO tiempo1
calculo:
potencia = potencia *10
energia =potencia*25
energia = energia /100
minutos = 0
segundo = 0
lcdout $fe,1," minutos=0"
goto arranca
arranca:
pwm porta.0,energia,200
segundo = segundo +1
if segundo =60 then goto contado
goto arranca
contado:
segundo =0
minutos = minutos +1
lcdout $fe,1," minutos=",dec minutos
if minutos =time then goto fin
goto arranca
fin:
porta.0=0
goto inicio1
end

EXPLICACIÓN DEL PROYECTO.

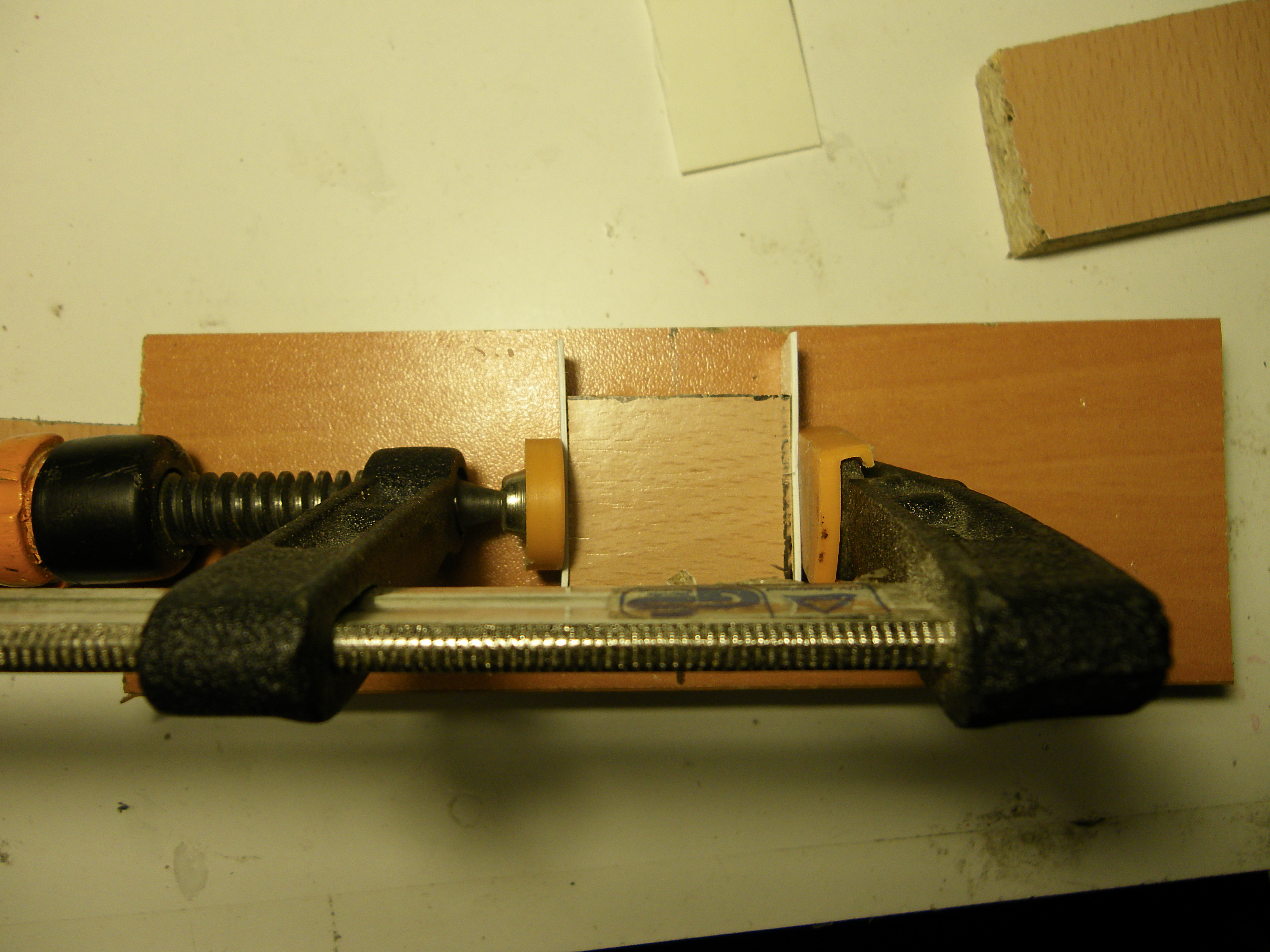

El componente más importante es el motor modelo C6419 60058 ( del tipo http://www.ebay.com.au/itm/HP-C6419-60058-Deskjet-6127-920c-Carriage-Motor-/230825944772 )que fue extraído de una impresora rota, luego taladré un trozo de madera con un Angulo entre agujero de 45º

.

Luego lo lleve el motor junto los depósitos a una base de madera.

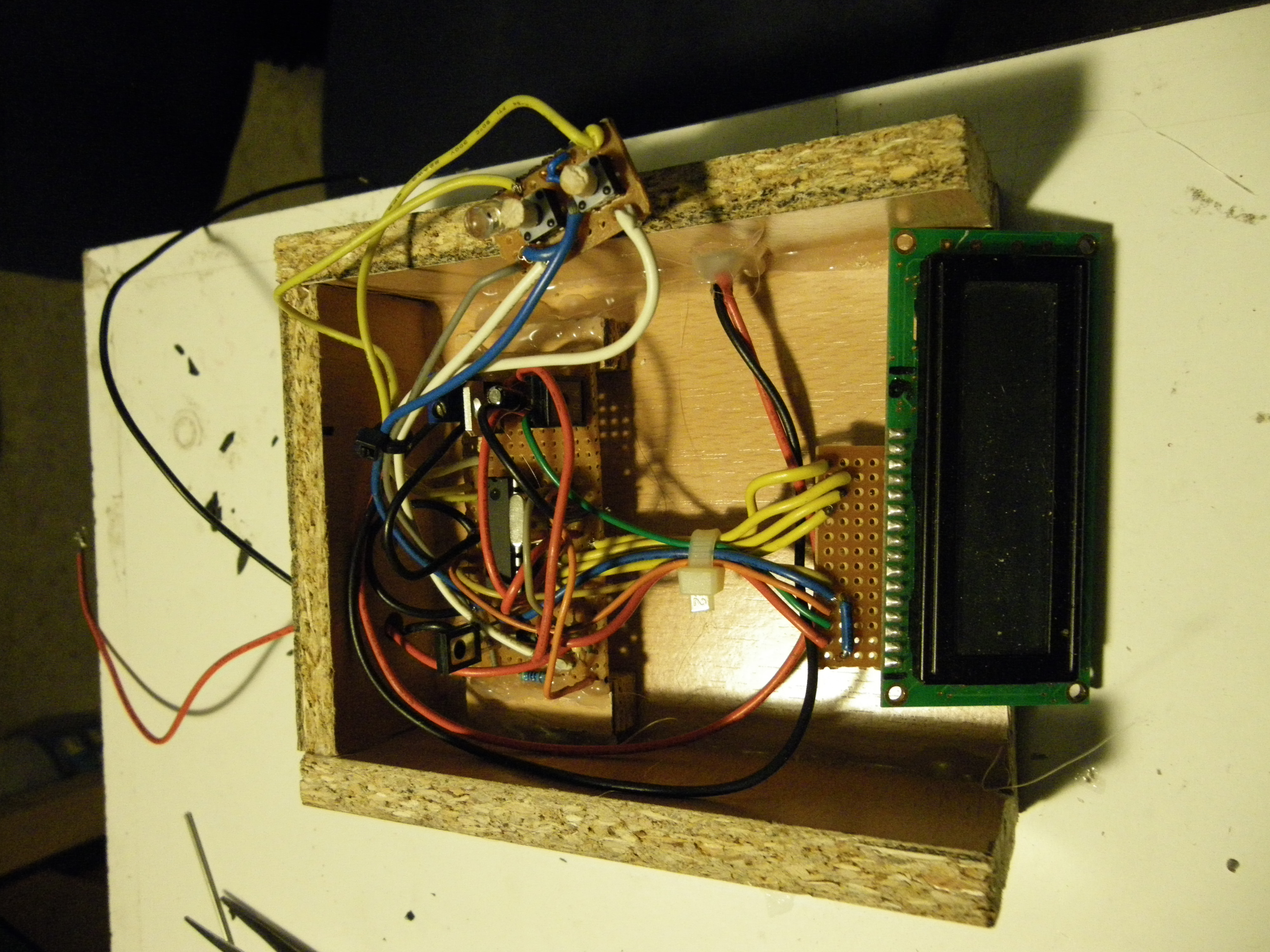

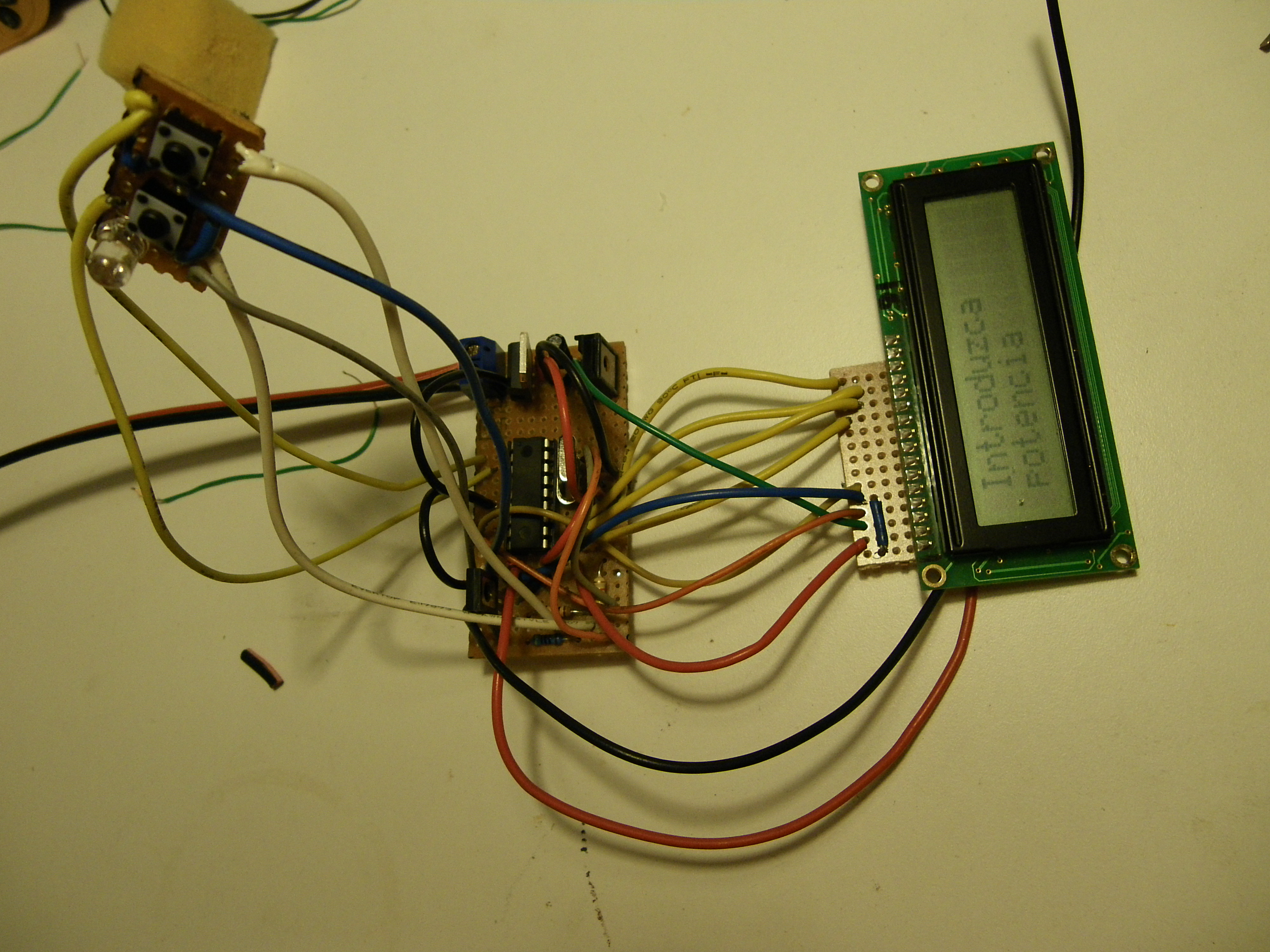

Pasé el circuito a una pcb de agujereada.

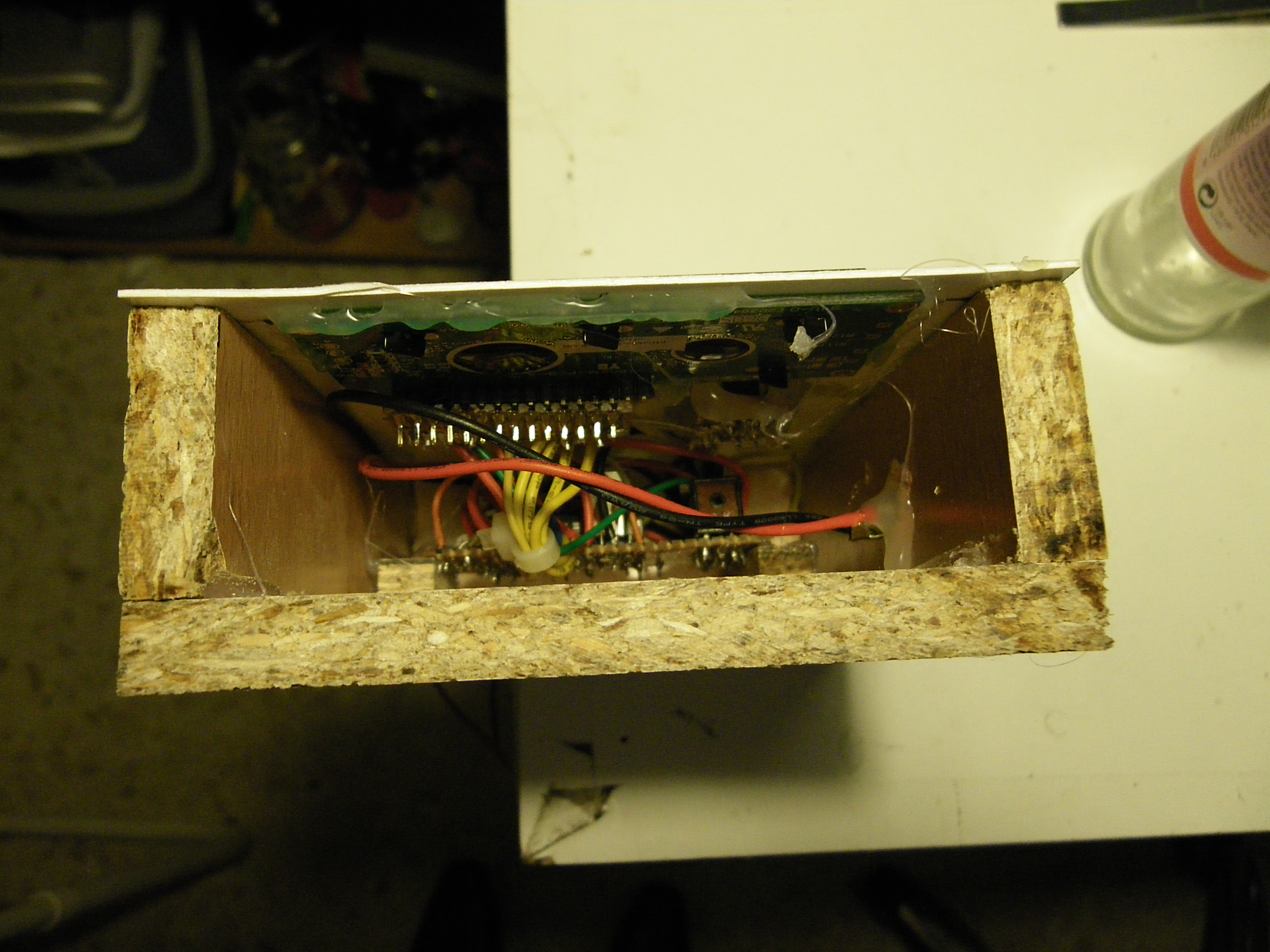

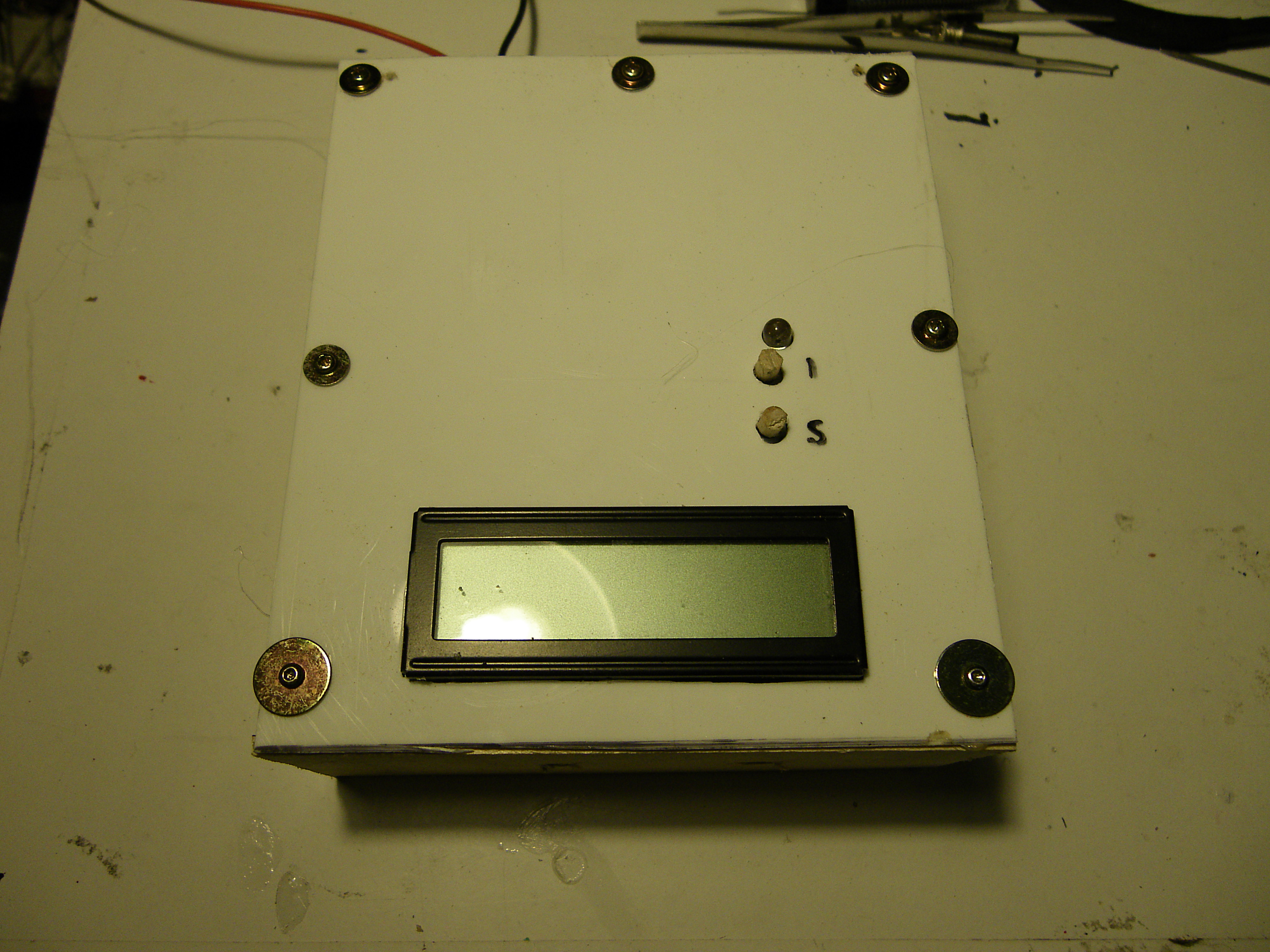

Lo introduje todo a una caja.

Y finalmente uní el modulo de control al motor.

PREGUNTAS Y SUGERENCIAS.

Para cualquier pregunta puedes realizármela al correo joliva68@ono.com master@picpc.es
