CONTROL DE REVOLUCIONES MEJORADO LABVIEW + EXCELL

INTRODUCCIÓN

Si en el proyecto anterior obteníamos las revoluciones de un motor dc a tiempo real en Labview, en este lo mejoraremos actuando sobre el motor para que se auto regule a las revoluciones que deseemos con la función PWM.

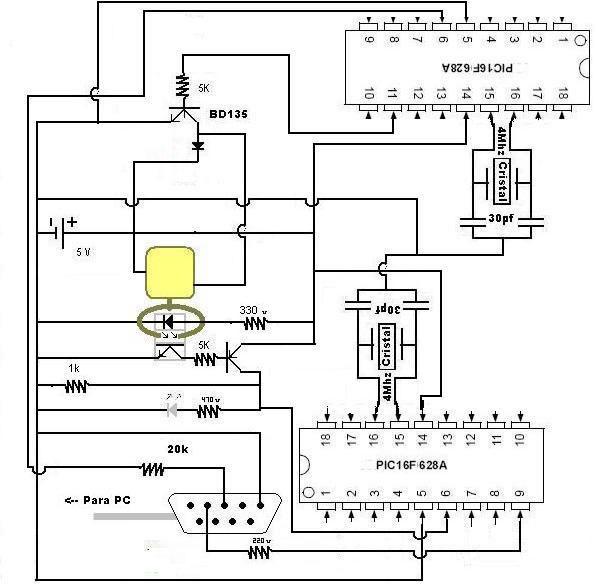

CIRCUITO

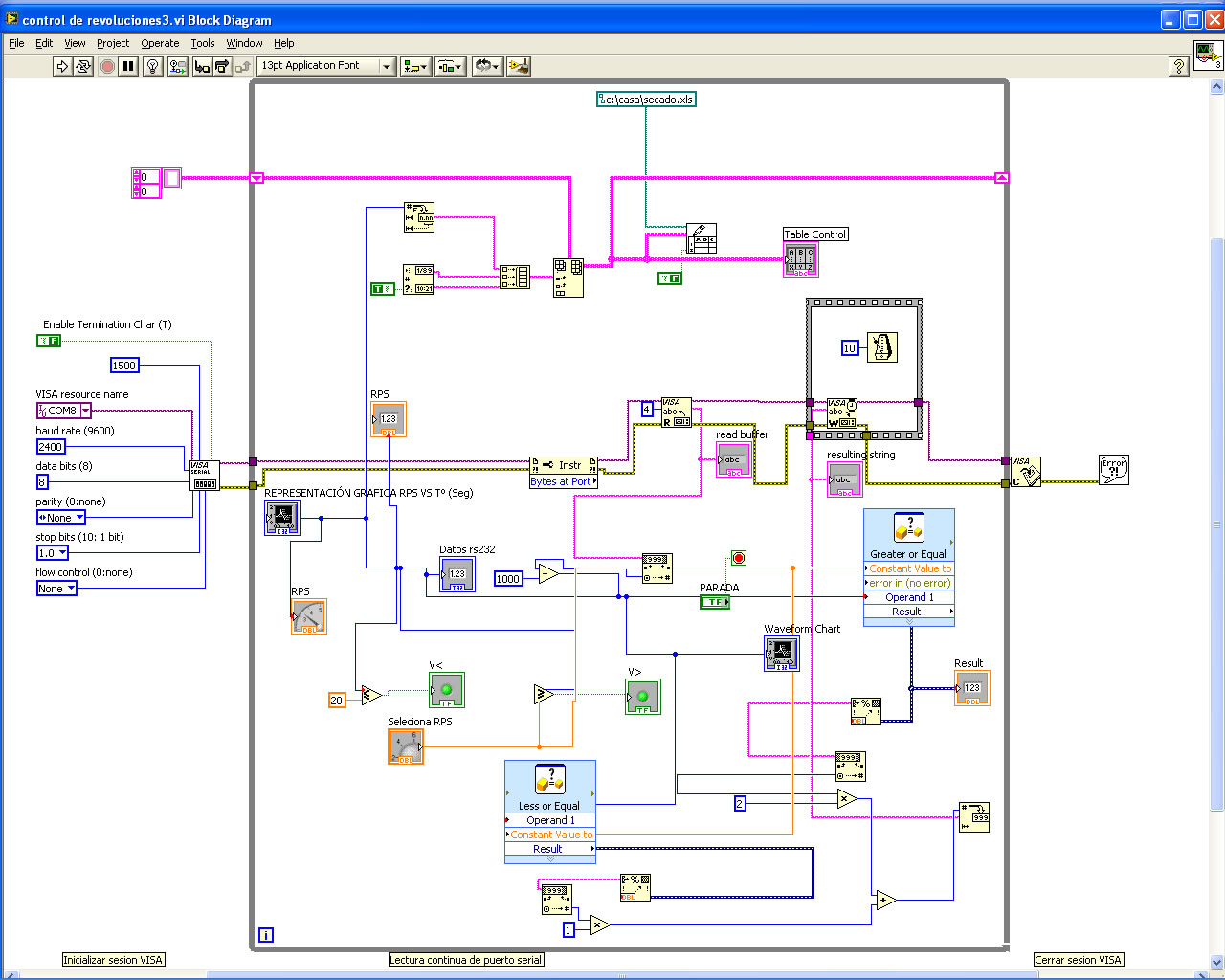

DIAGRAMA LABVIEW

PROGRAMA PARA EL PIC 16F628a QUE ENVIA LAS RPS
INCLUDE "modedefs.bas"
pulsos var word
run:
count portb.0,1000,pulsos
pulsos = pulsos + 1000
SEROUT PORTb.3,N2400,[#pulsos] 'salida de datos por puerto b3
goto run
end
PROGRAMA PARA EL PIC 16F628a QUE RECIBE Y REGULA LAS RPS DEL MOTOR
INCLUDE "modedefs.bas"
intro var byte
ciclos var byte
ciclos = 100
inicio:
serin PORTb.0,N2400,30,timefuera,intro
timefuera:
if intro = "1" then acelera
if intro = "2" then frena
pwm portb.5,ciclos,25
goto inicio
sigue:
pwm portb.5,ciclos,25
goto inicio
acelera:
ciclos =ciclos+1
if ciclos > 220 then ciclos = 220
pwm portb.5,ciclos,25
goto inicio
frena:
ciclos=ciclos-1
if ciclos < 90 then ciclos =90
pwm portb.5,ciclos,25
goto inicio

end
