INTRODUCCIÓN
El motivo de este tutorial es solucionar aquellos errores que puedan surgir, a la hora de programar y colocar los componentes en la protoboard de forma gráfica.
COMPONENTES
- 1 PIC 16F876
- Cristal 4Mhz.
- 2 condensadores 30 pf.
- LM35.
- Resistencia de 5k
-Cables para conección RS232 COM1
PROGRAMA:
INCLUDE "modedefs.bas"
DEFINE OSC 4
DEFINE ADC_BITS 10
DEFINE ADC_CLOCK 3
DEFINE ADC_SAMPLEUS 50
grd VAR WORD
TEMPERATURA VAR word
TRISA = 1
TRISB = 0
PAUSE 10
ADCON1 = %10001110
ADCON0 = %11000001
INICIO:
ADCIN 0, grd
TEMPERATURA = 49 * grd
pause 1000
SEROUT PORTb.0,N2400,[#TEMPERATURA]
GOTO INICIO
END

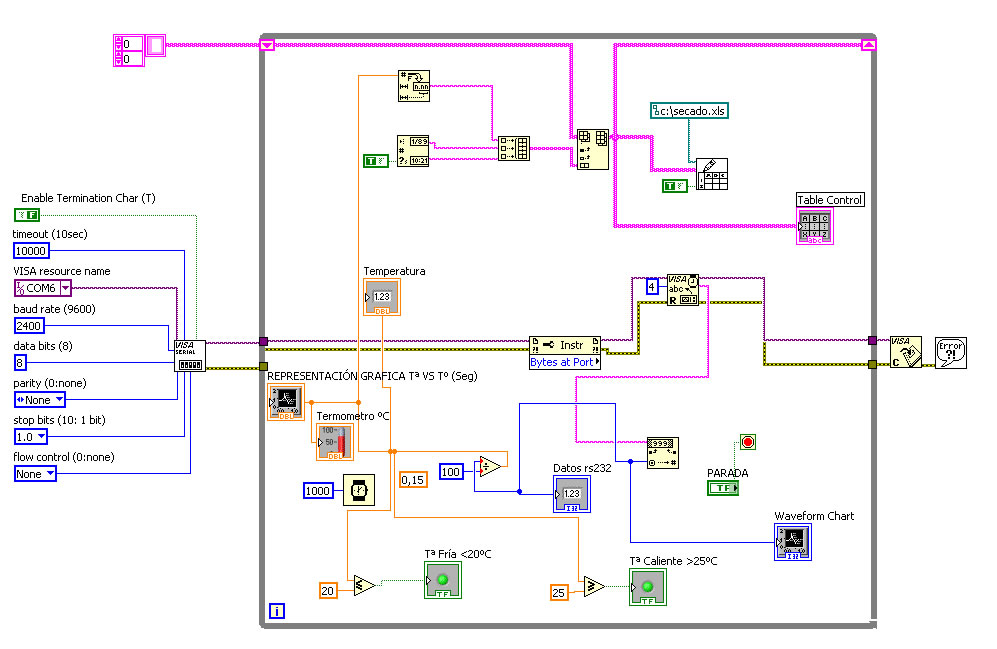

DIAGRAMA LABVIEW

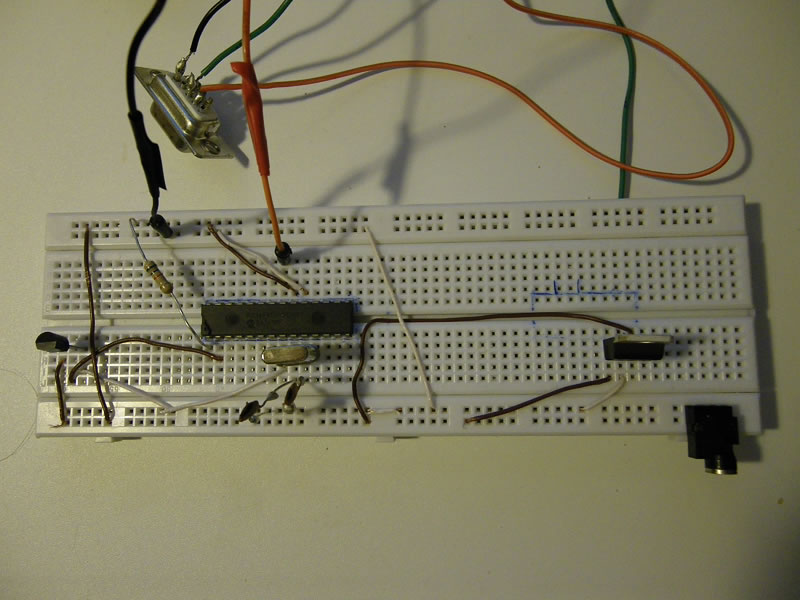

FOTOGRAFIAS DEL MONTAJE
PREGUNTAS Y SUGERENCIAS.
Para cualquier pregunta puedes realizármela al correo master@picpc.es
