INTRODUCCIÓN

Un manómetro es un instrumento que mide la presión. Para este proyecto el manómetro me debe permitir medir tanto la presión positiva como la negativa, para más adelante me permita gracias a dicho instrumento controlar la presión desde el circuito o desde el pc. El instrumento en principio lo emplearé para verificar el vacío en una campana para la desaireación de los hormigones, pero también me permitirá acelerar filtrados entre otros proyectos.

MONTAJE Y EXPLICACIÓN

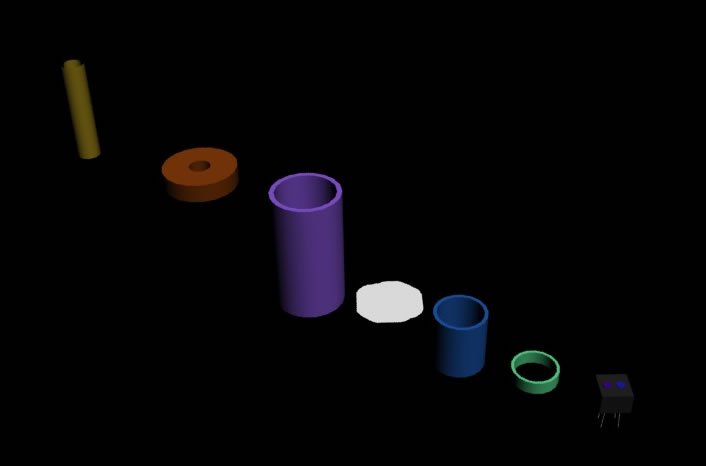

Para el montaje como podéis ver se empleo un varios tubos concéntricos y un cny70. Como podéis ver en el video y la animación, no tiene la más mínima dificultad.

El proceso de medida se basa en la deformación del trozo de látex que es directamente proporcional a la presión, y es el CNY70 quien detecta dicha deformación comunicándola al pic y este la valora. Como podéis ver el circuito esta diseñado para pasar los datos al pc.

CIRCUITO

PROGRAMA PARA EL PIC 16f88

INCLUDE "modedefs.bas"
define LCD_RSREG PORTB
define LCD_RSBIT 4
DEFine ADC_BITS 10
x var word
y var word
z var word
ANSEL = %01010000
ADCON1 = %10000000
OSCCON = $60
pause 1000
high portb.0
pause 1000
low portb.0
pause 1000
pause 500
adcin 4, y
inicio:
pause 250
adcin 4, x
x=x-y
pause 250
lcdout $FE,1," P:", sDEC x," Kp"
z=x+10000
SEROUT PORTb.2,N2400,[#z]
goto inicio
end
